典型MPS电源管理芯片低功耗设计方案

时间:2021-12-20 预览:609

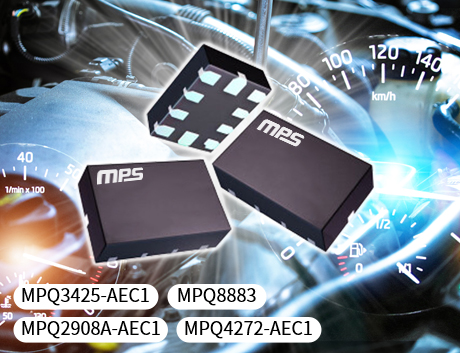

典型MPS电源管理芯片低功耗设计方案(图1)

典型MPS电源管理芯片低功耗设计方案

1、低压降稳压器:它是一种使用反馈来稳定电压的直流电线性稳压器,其电路由PMOS传输门、高增益误差放大器和分压器构成,电源输出范围大,具有噪音低、成本低、集成度高等特点,因此广泛应用于芯片的低功耗设计。

2、动态电压变频调节:主要用于降低动态功耗。动态功耗与电路的工作频率成正比,与电源电压的平方成正比。因此能判断电路的工作状态,并调整工作频率和电源,就能降低功耗。动态电压调频控制器根据电路的运行状态来确定电源电压和工作频率。动态电压调节是降低MPS电源管理芯片运行时的功耗,因此在设计时要熟悉了解芯片各模块的状态,在对芯片进行优化时也要充分考虑电压变化。良好的动态电压调节可节省20%的动态功耗。

3、电源阀门:电源管理芯片的某些功能模块不工作时需要将其断电,在晶体管的阈值范围内,泄漏电流和电压是指数关系。为了实现理想的电源阀门,对这种小开关有很多要求,如导电时电阻值小、断开时电阻值要大、通断响应快等。事实上,芯片的阀门不是由单个晶体管打开的,而是由数百个晶体管打开的。
